电路板中包含的12种组件你知道几样?

来源:博观科技日期:2021-12-03 11:25:45

  我们很幸运地生活在一个电子设备比比皆是的时代..然而,这些电子设备之所以到我们这里是因为电路板上的组件令人惊叹,我们常常想知道什么使电子设备能够工作,取得如此巨大的成功以及如何取得成功。电子设备是一件很了不起的事情,您永远都看不到它们内部发生任何事情,但是您可以见证它们可以做的事情..在本文中,我们将讨论PCB的奇妙之处以及如何通过PCB的组件来实现电路板。


  1.电容器(电路板的组成部分)


  在电阻器之后,电容器可能是电路板上最常见的组件,电容器也是PCB发烧友的首选。但是,与电阻相比,我们使用的电容器更少。电容器的基本功能是在其中存储电荷,电容器包括两个金属板,两个金属板之间具有电介质,两个板存储相反的电荷,而电介质则有助于将它们分开。这样,电流开始流过电路。

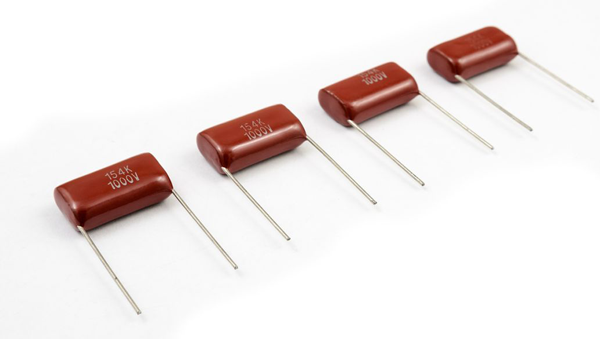

电容器


  电容器有多种分类方法。但是,我们主要根据电容器的介电材料对电容器进行分类。这是因为介电材料负责赋予电容器关键特性;介电材料越致密,电容器可以在其板上存储的电荷越多;这就是为什么我们倾向于使用优质的材料来制造电容器的原因为了获得更高的电容..典型的电容器有两根从金属板上伸出的线..我们用这些线将电容器集成到电路中。


电容器


  2.电阻(电路板的组件)


  我们在大多数PCB项目中都经常使用电阻器,并且我们大多数人都熟悉它们的功能;电阻器是电路板上最常用的组件之一,它们非常流行并且相当容易使用。电流的流动..因此,电阻器有助于以热量的形式耗散电能。电阻器有几种类型,分类方法也不同,电阻器的制造材料通常会有所不同,因为我们出于不同的目的使用不同的材料。


电阻

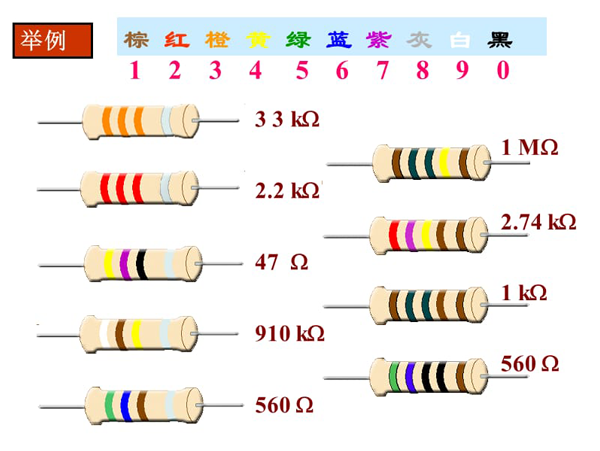

  电阻器另一种不同的方式是导线的引出方式,在这方面,最常见的类型是轴向电阻器。电子发烧友,初学者和业余爱好者通常喜欢使用轴向电阻器,因为它们易于集成到任何电路中。每个电阻器周围都有圆环,这些圆环是一个颜色代码,指示该特定电阻器的电阻值,这些圆环还告诉我们有关电阻器的可能公差。

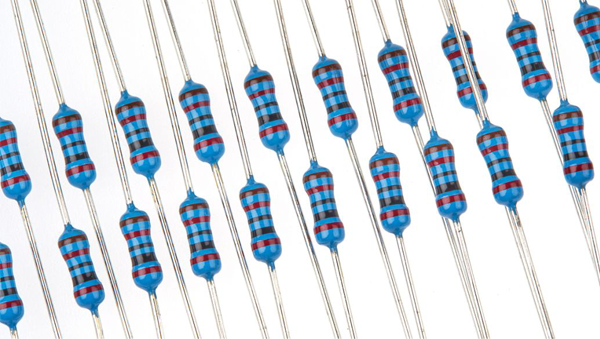

电阻2


  3.电位计(电路板的组件)


  电位计基本上是简单电阻器的高级形式。简单电阻具有固定的电阻值..但是,可以根据需要更改电位计的电阻值。电位器有很多类型,但最常见的是线性和旋转型,您可以通过拖动线性滑块来改变线性电位器的电阻。在旋转电位计上,您可以旋转旋钮以改变电阻。当滑块在半圆形的基本电阻上移动时,电阻会发生变化。

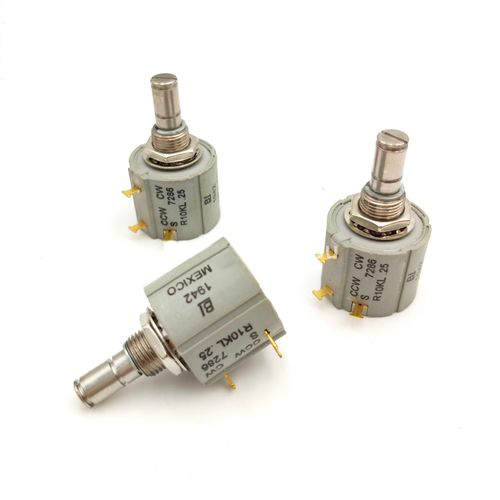

电位计


  我们在日常应用中经常使用旋转电位器,最常见的应用之一是在音乐播放器和类似音频设备中的圆形音量控制器中使用它们,它们通过控制传递到放大器的电流量来工作。电位计设计复杂的设备时,其性能需要通过微调来改变。


  4.电感器(电路板的组件)


  电感器是电路板无源线性元件的三个成员之一,另外两个是电容器和电阻器,电感器还主要用于在其中存储能量,但是它们通过产生磁场来存储能量,而电容器则用于存储能量通过使用静电来获得能量。那里有很多类型的电感器,其中一些很简单,而另一些则很复杂。但是,金属线圈是您遇到的最常见,最容易理解的电感器。线圈可能产生的磁场取决于线圈的匝数,因此,匝数越大,电感越大。

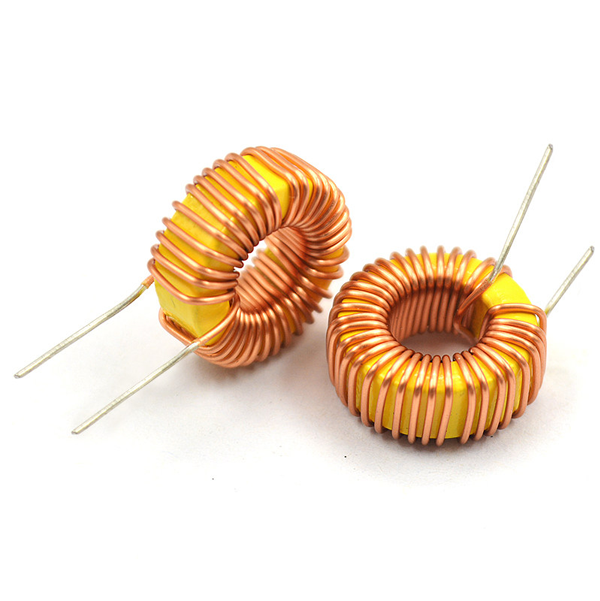

电感器


  我们经常看到电感绕在一些磁芯上,磁芯有不同的形状和尺寸,其主要目的是在电流通过导体时增强磁场,因此,该磁芯可以使我们完全滤波。阻止特定信号。这对我们非常有用,因为我们可以将其用于许多应用程序,包括减少对通信设备的干扰和延长电池寿命等。


  5.二极管(电路板的组件)


  二极管是电路板中最重要的组件之一,其主要目的是使电流仅在设定的方向上流动。电流可以从正极端子流向负极端子,反之亦然,但不能同时出现,因此二极管可以通过在一个方向上提供无限电阻而在另一个方向上提供零电阻来实现这一点。因此,我们可以使用此功能来阻止电流流向不希望的方向,其中最流行的二极管之一是LED二极管(俗称发光二极管),我们主要使用这些二极管来发光,这些二极管很容易焊接..但是,我们必须正确调整它们的方向,否则LED可能不会点亮。

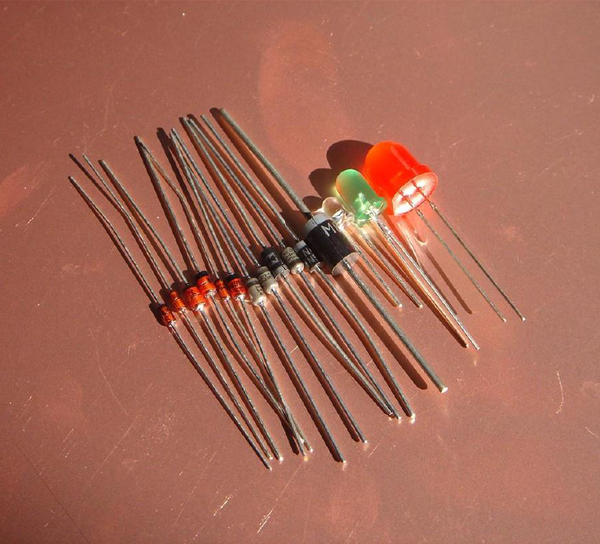

二极管


  6.变压器(电路板的组件)


  它们是电路板中最重要的组件之一,变压器主要用于将电能从一种设备传输到另一种设备,当我们通过多种配置传输电能时,电能会增加或减少。经常会在电压中观察到这种增加或减少。.专家经常想到电压变换..变压器包括一个金属芯,与我们在普通电感器中看到的相似。.在金属芯周围总会有一系列线圈..至少有两个线圈,其中一个用作次级线圈,另一个用作初级线圈。次级线圈是指电能将通过的配置。

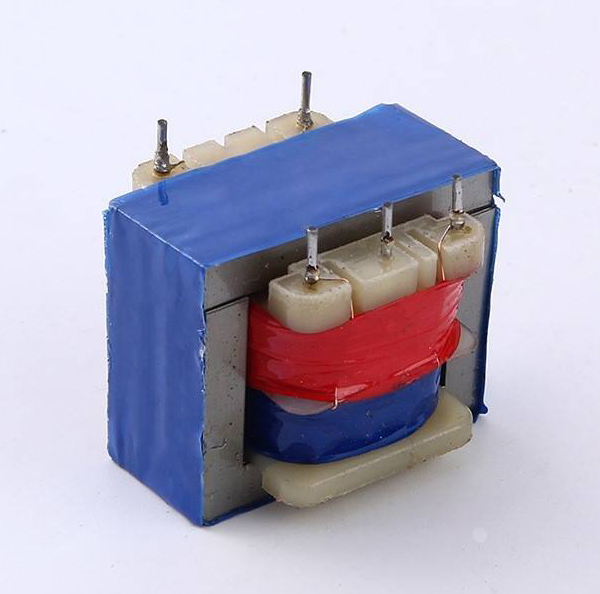

变压器


  我们经常在大型电杆上看到变压器,这些变压器被称为工业变压器,用于降低通过线路时的电压,这种降低通常在数十万范围内,因此,该电压在我们的日常工作中变得可用生活和在普通家庭中通过使用变压器。


  7.可控硅整流器(SCR)(电路板的组件)


  这些是电路板不可或缺的组成部分,这就是为什么发烧友喜欢使用它们的原因。我们也将它们称为晶闸管,因为它们与二极管和晶体管非常相似。一些专家建议,它们类似于两个晶体管,它们可以一起工作..它们具有四个硅层,仅包含三根线..它们不用作放大器,它们仅用作开关..


可控硅整流器


  要记住的主要要点之一是,我们只需要一个脉冲来激活开关,另一方面,我们必须不断地向晶体管提供电流以通过放大。因此,它们更适合于大量开关电源。


  8.晶体管(电路板的组件)


  众所周知,大多数电子专家都将晶体管归功于电子的基本组成部分,它们是电路板的重要组成部分,单个IC内可以找到数十亿个晶体管。但是,我们不应将它们视为复杂的工具。相反,它们是普通的电气开关和简单的放大器,晶体管的形状和尺寸各有不同,但是最常见的类型是双极晶体管。其他类别包括PNP和NPN变体。

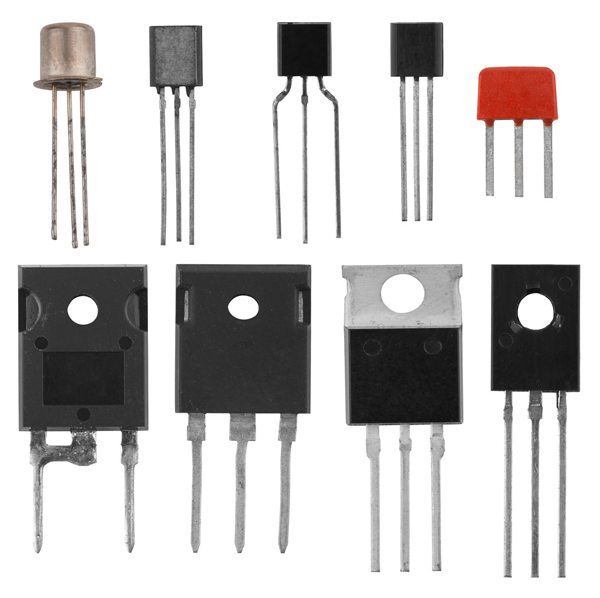

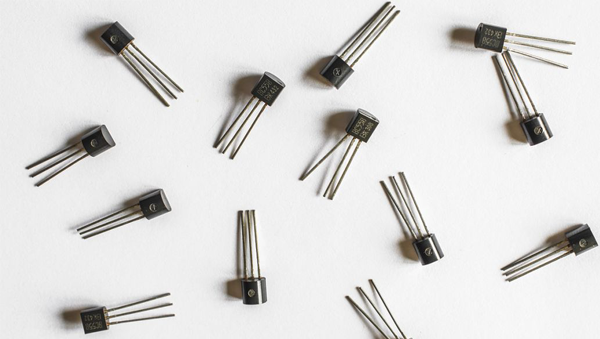

晶体管


  双极晶体管内部有3个引脚。有一个收集者,一个发行者,然后才是最重要的。根据。当少量电流流过NPN晶体管时,它会从基极流到发射极,但这会触发另一种设置,电流会变得更大。然后,这个较大的电流从发射极流到集电极。


  另一方面,PNP晶体管的行为与NPN晶体管完全相反。还有另一种流行的晶体管类型,我们称其为FET或场效应晶体管..它们允许电流利用现有电场流过它们,以激活另一种电路设置。


  9.晶体振荡器(电路板的组件)


  这些是复杂设备中电路板最重要的组件,我们主要在时钟中使用它们,因为它们使我们能够制造关键电路,这些关键电路使我们能够保持稳定而准确的时间。它们包括一个产生周期性电子信号的压电体,该压电体基本上是一种晶体材料,它会在其振荡过程中产生信号,因此我们以使其振动稳定的方式设计它们。它的振动与特定的频率有关,因此,我们可以使用它们制造价格低廉且精确的手表。因此,我们还将它们用于其他重要设备,例如石英表和微控制器。

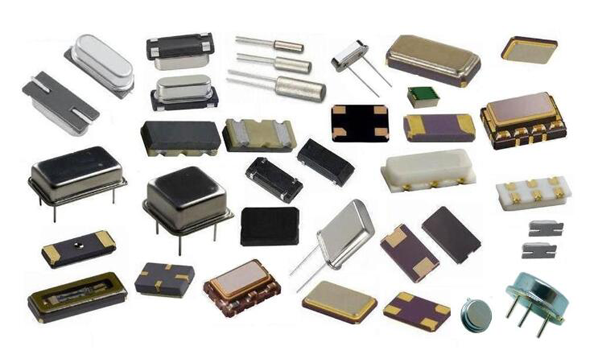

晶体振荡器


  10.集成电路(电路板的组件)


  它们是电路板的关键组件,因此,当我们收缩某些电路和电子组件,然后将它们嵌入半导体薄膜中时,它们就被称为集成电路。它们使我们能够在单个芯片中嵌入许多电子组件,这种惊人的容量使我们能够制造出第一批计算器。因此,现在它们使我们能够制造出最先进的智能设备和革命性的超级计算机。集成电路充当中央处理单元,或者实质上是较大电路的大脑。集成电路有不同的类型,但大多数都在黑色塑料外壳中。

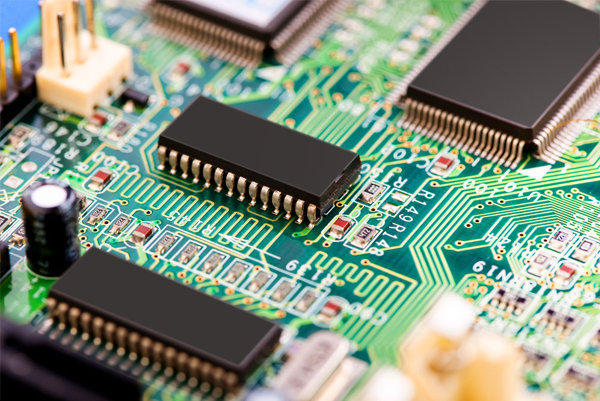

集成电路


  11.开关和继电器(电路板的组件)


  它们是电路板上最基本的组件,但我们常常忘记它们的重要性:开关允许我们控制任何给定电路中的电流;开关允许我们在闭路和开路之间移动。它们具有各种形状和尺寸..但是,最常见的一些包括滑块,杠杆,键,按钮和旋转式。另一方面,电负性开关称为继电器。继电器通过螺线管工作,因此,当电流流过时,螺线管充当临时磁铁。因此,它们用作开关,因此可以将较大量的电流改进。


开关

开关


电路板继电器

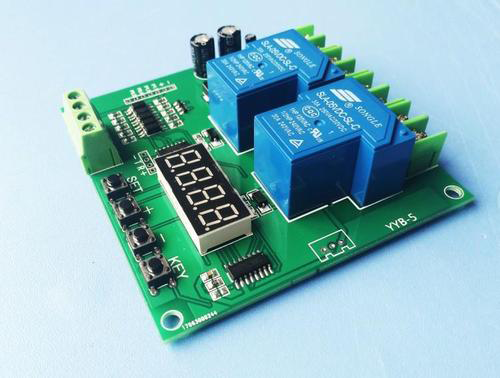

继电器


  12.传感器(电路板的组件)


  传感器是指那些可以检测到其气氛变化的电路板组件,一旦检测到这种变化,它们就会倾向于产生一个信号来反映这种变化。然后,这些电子信号被发送到电路板的不同组件,因此传感器基本上将物理能转换为电能,因此,我们经常将传感器视为换能器(因为它们能够将能量转换为另一种能量)。

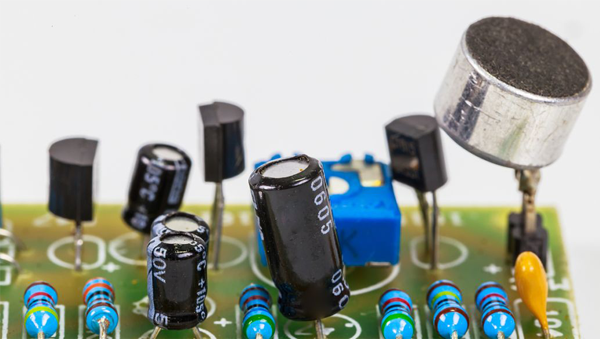

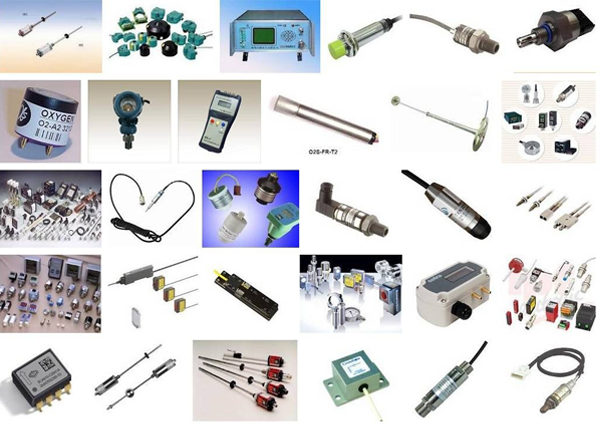

各种传感器


  传感器有不同的类型,它们都有不同的用途,其中一些比较流行的传感器包括温度传感器,湿度传感器,压力传感器,光传感器和运动传感器。它们非常常见,我们在日常生活中经常使用它们,例如,我们使用LED来检测电视遥控器中的红外信号。我们还在火灾和烟雾警报器中使用了火灾和湿度传感器,因此,我们也可以将传感器用作电路板的组件,以优化不同的工业流程。
